|
Détails sur le produit:
|
| Nom du produit: | granulés adhésifs | Matériel: | Mélange de polyéthylène fonctionnalisé anhydride maléique et acétate de vinyle. |
|---|---|---|---|
| Couleur: | Transparent | Usage: | Souffler dans un film adhésif/Utilisé comme film de stratification thermique |
| Avenir: | haute adhérence et température moyenne | Forme: | Pastille |
| Emballage: | 25kgs/sac | Point de fusion: | 110℃ |
| Mettre en évidence: | Excellente résistance au pelage,résine adhésive thermofusible,résine adhésive thermofusible transparente |
||

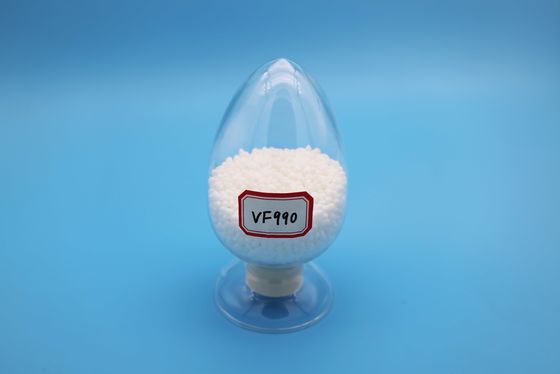

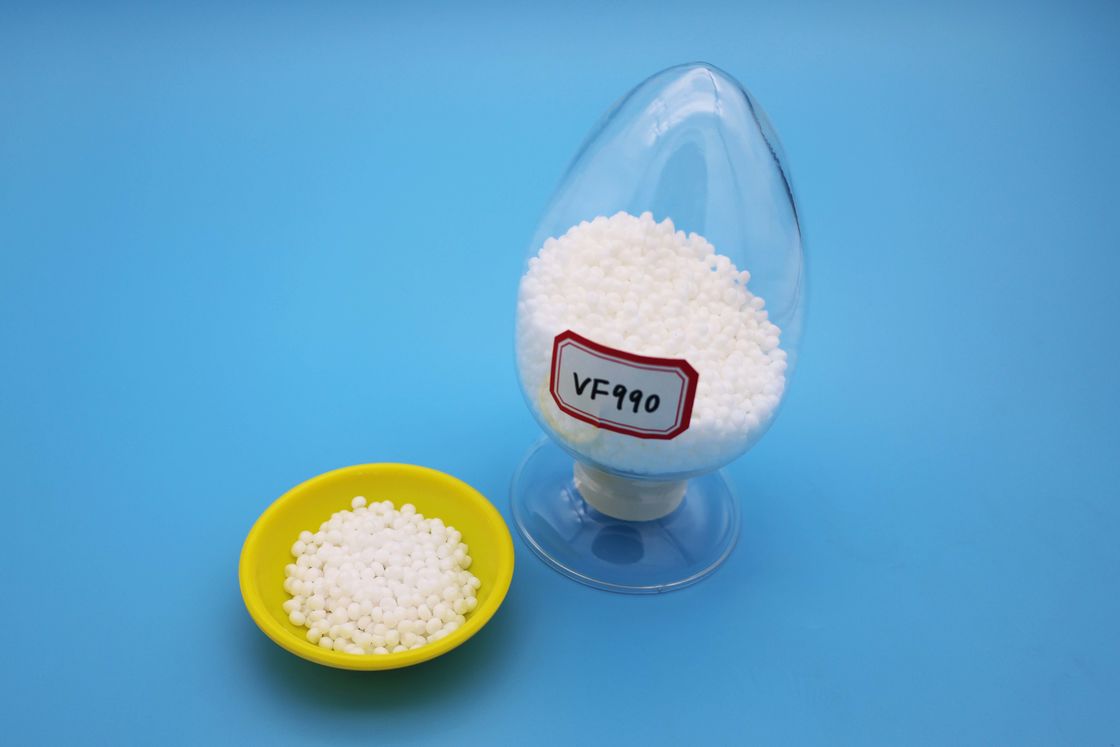

Catégorie : VF990
Produit :Résines de film adhésif pour panneau composite aluminium-plastique
Descriptions
Le granule adhésif est un polymère fonctionnalisé, qui peut lier le plastique et le métal.Ces matériaux polymères peuvent être étroitement liés à d'autres matériaux tout en conservant d'excellents matériaux polymères en ajoutant des groupes de fonctions polaires spéciaux qui leur confèrent une forte adhérence tout en conservant de bonnes caractéristiques.
VF990La résine adhésive est un mélange de polyéthylène fonctionnalisé à l'anhydride maléique, spécialement conçu pour former un film avec une excellente prouvabilité et une excellente force d'adhérence aux métaux et aux polyoléfines, peut être appliqué avec succès sur divers panneaux en plastique aluminium.Ils sont disponibles sous forme de granulés pour une utilisation dans les équipements d'extrusion et de co-extrusion conventionnels.
Structure chimique
Composition : Mélange de polyéthylène fonctionnalisé Anhydride Maléique et Acétate de Vinyle.
Application

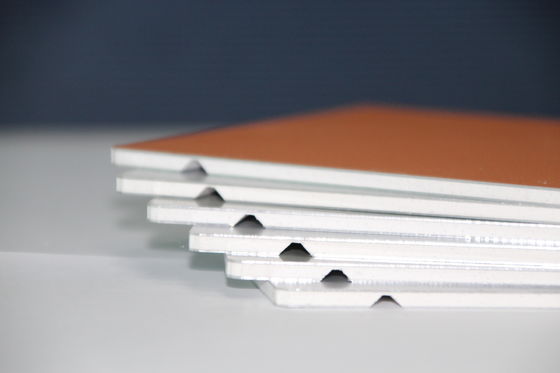

La résine adhésive VF990 est largement utilisée comme liant pour les films adhésifs pour panneau composite aluminium, FRACP, panneau composite métallique pour la décoration intérieure et extérieure.
Avantages
1.Adhésion forte de qualité supérieure et durabilité adhésive entre l'aluminium et les plastiques lorsqu'ils sont convertis en film.
2. Film facile à souffler, l'épaisseur peut être soufflée à 40 microns et plus.
3. Les excellentes propriétés de traitement qui conviennent à la technologie de co-extrusion offrent une solution de revêtement de haute qualité, légère et esthétique pour l'architecture moderne.
4. Excellente résistance à l'acide, à l'alcali, à l'atmosphère saline et à d'autres matériaux chimiques.
Propriétés physiques
| Méthode d'essai | Unité | VF990 | |
| Apparence | Méthode visuelle | Pellets | |
| Densité | ISO-1183 | g/cm3 | 0,93 |
| IMF |
ASTM D-1238 190℃/2.16kg |
g/10min | 2.5 |
| Allongement à la rupture | ASTM D-638 | % | > 650 |
| Résistance à la traction | ASTM D-638 | MPa | 7.6 |
| Résistance à la rupture en traction | ASTM D-638 | MPa | 14 |
| Dureté Shore | ASTM D2240 | Rive D | 46 |
| Point de fusion | DSC | ℃ | 110 |
| Point de ramollissement Vicat | ASTM D-1525 | ℃ | 85 |
Remarque : Ce ne sont que des propriétés typiques et ne doivent pas être considérées comme des spécifications de vente
Technologie de traitement recommandée.
Température de la zone 1 135 ~ 145 ℃
Température de la zone 2 145 ~ 155 ℃
Température de la zone 3 155 ~ 165 ℃
Température de la zone 4 155 ~ 165 ℃
Température de matrice 165 ~ 175 ℃
Température de fonte ＜230℃
Forfaits et Stockage
Personne à contacter: Steven
Téléphone: 008618857340399
Télécopieur: 86--18857340399
