|
Détails sur le produit:
|
| Nom du produit: | granulés adhésifs | Matériel: | Mélange de polyéthylène fonctionnalisé anhydride maléique et acétate de vinyle. |
|---|---|---|---|
| Couleur: | Transparent | Usage: | Souffler dans un film adhésif/Utilisé comme film de stratification thermique |
| Caractéristique: | haute adhérence et température moyenne | Forme: | Pastille |
| emballage: | 25kgs/sac | Point de fusion: | 110℃ |
| Mettre en évidence: | granulés adhésifs thermofusibles température moyenne,granulés adhésifs thermofusibles 110c,résine thermofusible en granulés |
||
Granules adhésifs à haute adhérence utilisés pour les films de panneaux composites en aluminium
Catégorie : VF990
Produit :Résines de film adhésif pour panneau composite aluminium-plastique
Descriptions
La résine adhésive est une polyoléfine modifiée avec des groupes fonctionnels pour se lier fermement à la polyoléfine commune, au polyamide, à l'éthylène-alcool vinylique (EVOH), au bois et au métal, nommé polyoléfine fonctionnelle.
Étant donné que la polyoléfine elle-même n'a pas de groupes fonctionnels, elle n'adhère pas à d'autres matériaux. Nous incorporons donc des groupes fonctionnels dans la polyoléfine-résine pour doter l'adhérence exceptionnelle à d'autres matériaux sans perdre tous les avantages caractéristiques de la polyoléfine.

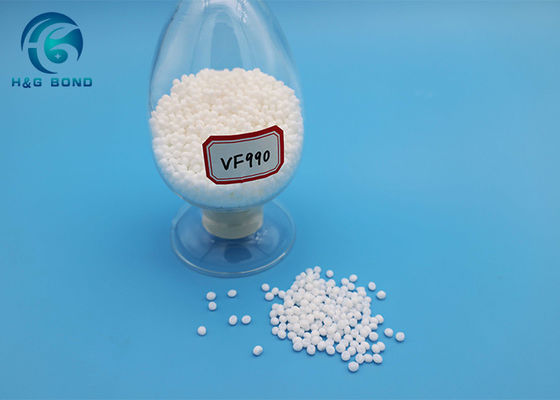

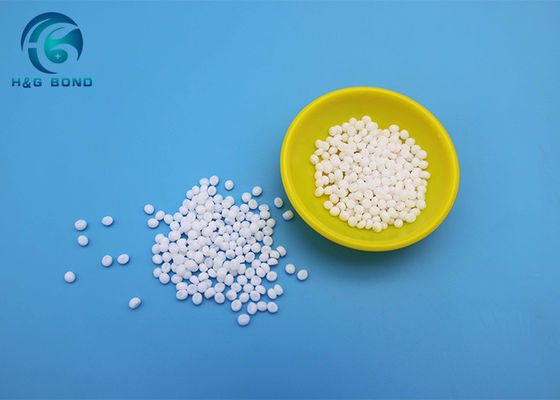

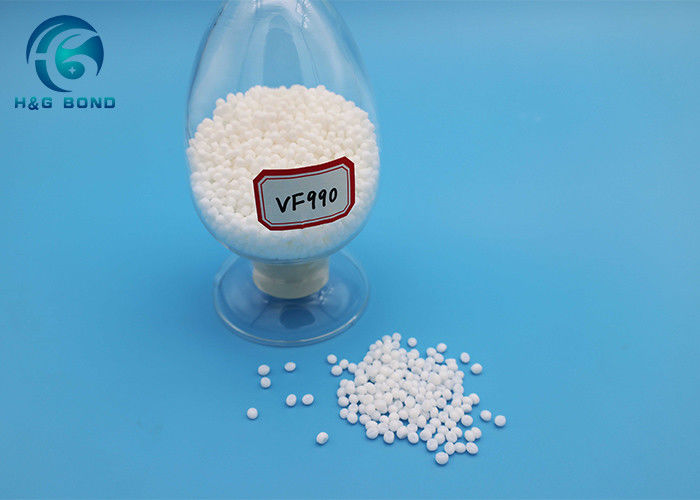

VF990est un polymère de polyéthylène fonctionnalisé par l'anhydride maléique et l'acétate de vinyle, un film facile à former avec une excellente aptitude au traitement et une excellente force adhésive. Ils sont disponibles sous forme de granulés pour une utilisation dans les équipements d'extrusion et de co-extrusion conventionnels.
Propriétés physiques
| Méthode d'essai | Unité | VF990 | |
| Apparence | Méthode visuelle | Pellets | |
| Densité | ISO-1183 | g/cm3 | 0,93 |
| IMF |
ASTM D-1238 190℃/2.16kg |
g/10min | 2.5 |
| Allongement à la rupture | ASTM D-638 | % | > 650 |
| Résistance à la traction | ASTM D-638 | MPa | 7.6 |
| Résistance à la rupture en traction | ASTM D-638 | MPa | 14 |
| Dureté Shore | ASTM D2240 | Rive D | 46 |
| Point de fusion | DSC | ℃ | 110 |
| Point de ramollissement Vicat | ASTM D-1525 | ℃ | 85 |
Remarque : Ce ne sont que des propriétés typiques et ne doivent pas être considérées comme des spécifications de vente
Structure chimique
Composition : Mélange de polyéthylène fonctionnalisé Anhydride Maléique et Acétate de Vinyle.
Application
La résine adhésive VF990 est largement utilisée comme liant pour les films adhésifs pour panneau composite aluminium, FRACP, panneau composite métallique pour la décoration intérieure et extérieure.
Avantages
1. Adhérence forte et durabilité adhésive de qualité supérieure entre l'aluminium et les plastiques lorsqu'ils sont convertis en film.
2. Film facile à souffler, l'épaisseur peut être soufflée à 40 microns et plus.
3. Les excellentes propriétés de traitement qui conviennent à la technologie de co-extrusion offrent une solution de revêtement de haute qualité, légère et esthétique pour l'architecture moderne.
4. Excellente résistance à l'acide, à l'alcali, à l'atmosphère saline et à d'autres matériaux chimiques.
Technologie de traitement recommandée.
Température de la zone 1 135 ~ 145 ℃
Température de la zone 2 145 ~ 155 ℃
Température de la zone 3 155 ~ 165 ℃
Température de la zone 4 155 ~ 165 ℃
Température de matrice 165 ~ 175 ℃
Température de fonte ＜230℃
Forfaits et Stockage
Personne à contacter: Steven
Téléphone: 008618857340399
Télécopieur: 86--18857340399
