Détails sur le produit:
|
| Nom du produit: | Avec le panneau composite acier-plastique de l'anneau intérieur en acier inoxydable pour l'eau chaud | Matériel: | acier et PEX vierge |
|---|---|---|---|
| Usage: | système de conduites d'approvisionnement en eau | Avenir: | À l'intérieur de l'anneau intérieur en acier inoxydable |
| Structure: | L'anneau intérieur en acier inoxydable + 100 % PEX vierge + tuyau en acier galvanisé à chaud. | Taille: | DN25-DN400 |
| Couleur: | Rouge pour tuyau intérieur en plastique | ||
| Mettre en évidence: | Tuyau composite en plastique de 150 mm,tuyau composite en plastique pour eau chaude,tuyau en plastique renforcé d'acier de 4 |
||
Qualité : eau chaude

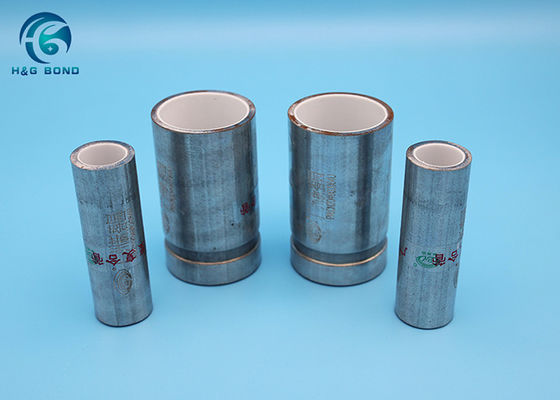

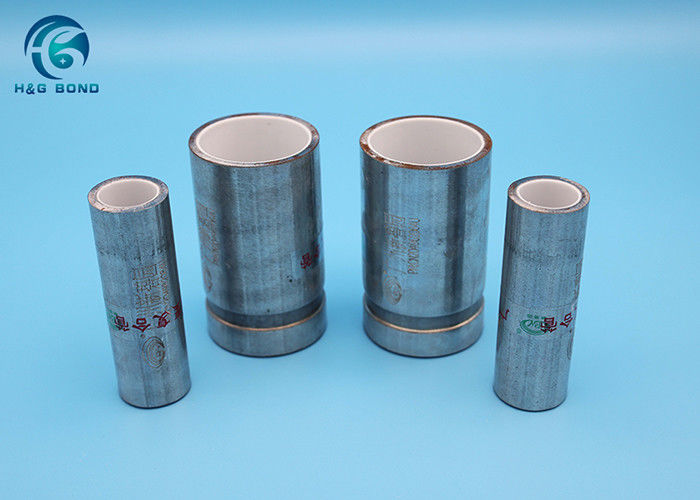

Produit:Avec le panneau composite acier-plastique de l'anneau intérieur en acier inoxydable pour l'eau chaude
Descriptions
Avec l'anneau intérieur en acier inoxydable, le panneau composite plastique-acier est combiné avec un tuyau PEX et un tuyau en acier galvanisé à chaud et l'anneau intérieur en acier inoxydable.Il est utilisé par la technologie composite à pression constante et à haute température, assure que le tuyau en plastique intérieur est en bon état et colle bien le tuyau en acier, sans que la colle ne se fissure et ne se contracte.Le tuyau en acier galvanisé à chaud adopte la nouvelle technologie de soudage à haute fréquence de pointe internationale et est galvanisé avec un placage de zinc pur de haute qualité.Le tuyau en plastique est utilisé par du PE de haute qualité et 100% vierge, qui répond aux normes dealiments hygièneet l'eau potable. Les résines adhésives thermofusibles sont de bonne qualité, de haute pureté avec une excellente force de liaison, assurent la force de liaison entre le tuyau en acier et le tuyau en plastique.La tête de tuyau en composite plastique-acier est fixée à l'anneau intérieur en acier inoxydable 304, qui est un produit de brevet national.L'anneau intérieur en acier inoxydable résout parfaitement les problèmes séparés entre le tuyau en plastique et le tuyau en acier, pour lesquels l'expansion et la contraction se produisent, ou le débit d'eau impactant la tête du tuyau pendant une longue période.La technologie révolutionnaire peut bien protéger la qualité de l'eau, tout en prolongeant considérablement la durée de vie du tuyau et en rendant la concurrence sur les prix.Les tuyaux de grande taille de DN-200 à DN400 sont utilisés par la même technologie que les tuyaux de petite taille, ce qui est difficile à réaliser par la plupart des autres entreprises.
Propriétés physiques
| Diamètre intérieur | Diamètre extérieur | Épaisseur de tuyau en acier | Épaisseur du tuyau en plastique | Longueur du tuyau | |
| millimètre | dans | millimètre | millimètre | millimètre | millimètre |
| 15 | 1/2 | 21.3 | 2.8 | 1,5±0,2 | 6000 |
| 20 | 3/4 | 26,9 | 2.8 | 1,5±0,2 | 6000 |
| 25 | 1 | 33,7 | 3.2 | 1,5±0,2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1,5±0,2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1,5±0,2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1,5±0,2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1,5±0,2 | 6000 |
| 80 | 3 | 88,9 | 4.0 | 2.0±0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0±0.2 | 6000 |
| 125 | 5 | 139,7 | 4.0 | 2.0±0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0±0.2 | 6000 |
| 200 | 8 | 219,0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | dix | 273.1 | 7.0 | 3.0±0.5 | 6000 |
| 300 | 12 | 323,9 | 8.0 | 3.0±0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0±0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0±0.5 | 6000 |
Application
Système de conduites d'alimentation en eau pour l'eau domestique, l'eau potable et les projets, autres domaines pertinents.
Largeur et tolérance de profondeur standard des rainures
| Diamètre du tuyau | Profondeur du fossé | Largeur du ravin | Différence commune |
| 60 ~ 150 | 1,9 mm ~ 2,3 mm | 9mm~9.5mm | ±1 mm |
| 200~250 | 2,4 mm ~ 2,7 mm | 11,4 mm ~ 12,4 mm | ±1 mm |
| 300 | 2.6mm~3.0mm | 11,4 mm ~ 12,4 mm | ±1 mm |
traitement de fabrication :
Inspection du tuyau en acier galvanisé à chaud - polissage de l'intérieur du tuyau - insertion du tuyau PE/PEX - Haute pression et haute température et chauffage pour composer le tuyau en acier et le tuyau PEX - refroidissement - tête de tuyau de fixation - Fixation de l'acier inoxydable intérieur ring- Mots d'écriture- fixe le couvercle-emballage-mis en stockage.
Méthode d'installation et de connexion
1. Connexion rainurée
un.Sélectionnez un raccord rainuré conforme aux normes ;
b.La pression de service du joint de tuyau rainuré doit correspondre à la pression de service du pipeline ;
c.Sélectionnez la bague d'étanchéité en caoutchouc de la norme d'eau potable composite et le tuyau d'eau chaude adopte la bague d'étanchéité en caoutchouc résistante à la température.
2. Connexion filetée
un.Choisissez le raccord fileté qui répond aux exigences ;
b.Le tuyau revêtu de plastique ne doit pas être directement relié à la vanne, et un joint de tuyau de transition spécial avec des filetages internes et externes en laiton revêtu de plastique doit être utilisé ;
c.Le tuyau revêtu de plastique ne doit pas être directement relié au robinet d'alimentation en eau et un joint de tuyau à filetage intérieur en laiton spécial doit être utilisé ;
ré.Des joints de transition spéciaux doivent être utilisés lors du raccordement de tuyaux revêtus de plastique avec des tuyaux en cuivre et des tuyaux en plastique ;
3. Connexion à bride
un.Lorsque la pression de service du système de canalisation est supérieure à 1,0 MPa et inférieure à 2,5 MPa, une connexion à bride peut être utilisée ;
b.Le niveau de pression de la bride correspond à la pression de service de la canalisation ;
c.Les joints en caoutchouc sont utilisés pour les joints de bride.Lorsque des joints de grand diamètre doivent être épissés, ils doivent utiliser des joints à recouvrement obliques et non des joints plats.
